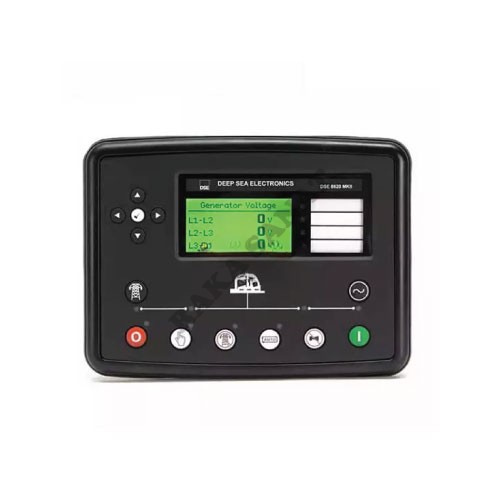

برد DSE 8620
- برند و مدل: Deep Sea – ساخت انگلستان
- کاربرد: سنکرونسازی، تقسیم بار و چنجاور ژنراتور با شبکه برق
- کنترل داخلی: گاورنر و AVR
- ارتباطات: USB، RS232، RS485، Ethernet، CAN، Modbus، DSENet، SNMP
- حفاظتها: اضافهبار، توان معکوس، اتصال کوتاه، عدم تعادل بار، ارت فالت، Utility Decoupling
- ورودی/خروجیها: 12 ورودی دیجیتال، 8 خروجی DC، 2 رله خشک، 4 ورودی/خروجی آنالوگ
- نمایشگر و مانیتورینگ: LCD چندزبانه، ثبت 250 رویداد، مانیتورینگ توان (kW, kvar, kVA, pf)
- ویژگی ویژه: IP65، قابلیت استارت خودکار هنگام قطع برق، مدیریت مصرف و پمپ سوخت
برای ثبت سفارش، با ما تماس بگیرید
برد کنترل دیپسی مدل DSE8620 MKII
- برد کنترلر دپسی ساخت کشور انگلیس
- قابلیت سنکرون دیزل ژنراتور با شبکه
- قابلیت چنج آور
- قابلیت استارت دیزل ژنراتور در زمان قطع برق
- قابلیت تقسیم بار اکتیو و راکتیو با شبکه
- دارای حفاطت های کامل برای سنکرونیزاسیون
- امکان اتصال و کنترل انواع دیزل ژنراتور و ژنراتور های گازی
- امکان استفاده بجای کنترلر ۸۶۱۰ MKII
برد کنترل دیپسی DSE8620 MKII یک کنترلر اتوماتیک با قابلیت شناسایی قطع برق شهر بوده که مناسب سنکرون کردن یک ژنراتور گازی یا دیزل ژنراتور با شبکه برق میباشد.
برد کنترل کننده به صورت اتوماتیک در صورت قطع شدن برق دیزل ژنراتور را استارت نموده و به صورت کامل اتومات انتقال برق از شبکه به دیزل را انجام می دهد. (قابلیت چنج اور)
کنترلر DSE8620 MKII در زمان وصل برق شهر با برق شهر سنکرون شده و دیزل را از مدار خارج می کند این امر موجب میشود که هیچ گونه چشمکی در برق تاسیسات یا کارخانه مشاهده نخواهید کرد.
کنترلر دپسی DSE8620 MKII را می توان تنظیم کرد تا به صورت کنترلر DSE8610 MKII نیز کار کند.
وقتی کنترلر DSE8620 MKII یعنوان کنترلر 8610MKII کار می کند می تواند تقسیم بار بین ژنراتور با ژنراتور را انجام دهد و آنها را سنکرون نماید.
| ویژگیها | توضیحات |
|---|---|
| سنکرونیزاسیون | قابلیت جامع سنکرون و تقسیم بار |
| کنترل داخلی | گاورنر و AVR |
| کنترل توان | توان ثابت (kW Export) + توان راکتیو (kVAR) |
| حفاظتها | Utility Decoupling, Network Failure, kW Export Protection, Overload, Reverse Power, Short Circuit, Load Unbalance, Earth Fault |
| امکانات شبکه | Peak Lopping & Shaving, SCADA, Modbus RTU/TCP, BMS |
| ورودی/خروجیها | 8 خروجی DC، 2 رله خشک، 4 ورودی/خروجی آنالوگ، 12 ورودی دیجیتال |
| توسعهپذیری | پشتیبانی DSENet، سازگار با Tier4 CAN Diesel |
| مانیتورینگ | LCD چندزبانه، ثبت 250 رویداد، جریان/توان (kW, kvar, kVA, pf) |
| برنامهریزی | از طریق USB, RS232, RS485, Ethernet یا از روی پنل جلو |
| نرمافزار | DSE Configuration Suite PC |
| قابلیت ویژه | کنترل دستی/اتومات پمپ سوخت، برنامهریزی ساعت کارکرد موتور، مدیریت مصرف سوخت |
| استانداردها | IP65، ذخیره انرژی، خاموشکردن حفاظتها در مواقع خاص |
| عنوان | مشخصات |
|---|---|
| برند | Deep Sea |
| مدل | DSE8660 MKII |
| کشور سازنده | انگلستان |
| منبع تغذیه | DC |
| مقدار ولتاژ نامی کار | 8V تا 35V مداوم |
| حداکثر جریان کار در 12V | 530mA |
| حداکثر جریان کار در 24V | 280mA |
| حداکثر جریان استندبای 12V | 320mA |
| حداکثر جریان استندبای 24V | 160mA |
| محدوده ولتاژ (Ph-N) | 15V تا 415V AC |
| محدوده ولتاژ (Ph-Ph) | 26V تا 719V AC |
| محدوده فرکانس | 3.5Hz تا 75Hz |
| خروجی D و C | 8A AC در 250V AC |
| خروجی کمکی E-L | 2A DC در ولتاژ منبع تغذیه |
| محدوده دمای نگهداری | -40 تا +85 درجه سانتیگراد |
| محدوده دمای کار | -30 تا +70 درجه سانتیگراد |
| ورودی دیجیتال A-L | سوئیچینگ منفی |
| ورودی آنالوگ A-D | ورودی دیجیتال/سوئیچینگ/منفی |
| حداقل امپدانس بار | 500 – کاملاً ایزوله |
| افزایش و کاهش ولتاژ | 0V-10V DC – کاملاً ایزوله |
